關注精振 關注螺絲振動盤振動盤的磁場線圈和換向極線圈如何接線

振動盤主磁場線圈的電機接線方法，隨磁極極性而定。因為繞制磁場線圈時，首尾端一般都安排在線圈的同一側，只要分清首尾端，就可分別按極性交替連接。一般有以下兩種連接方法：

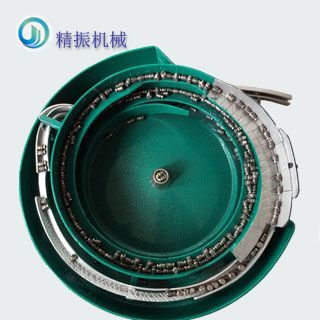

圖1：M7螺絲振動盤

1、如果各振動盤的首尾端都以相同形式引出，接線時只要分清首尾以“頭——頭”、“尾——尾”交替連接即可。采用這種連接方法，各個線圈可以互換，但連接線長而亂。當某線圈的極性不符時，必須對調首尾端引出線。

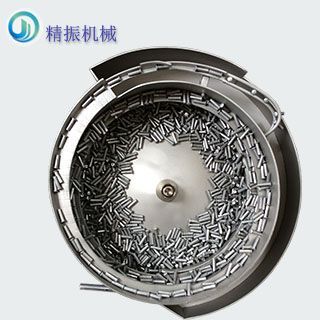

圖2：螺母振動盤

2、如果震動盤各線圈有一半首尾端以交叉形式引出，則可按順次將相鄰線圈的線端用最短的導線連接。這種接線很整齊，但引出線形式不同的兩種線圈不能互換，安裝時容易搞錯。當某線圈的極性不符時，必須調換線圈或對調首尾端引出線。

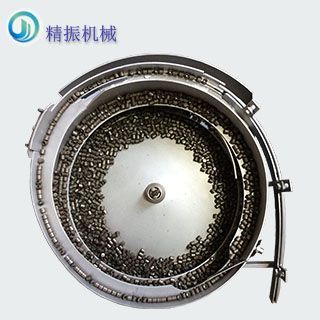

圖3：鉚釘振動盤

        震動盤換向極線圈的首尾端引出線如果安排在線圈的同一側，則也可分交叉和不交叉形式，其連接方法與主磁極磁場線圈的連接方法相同。由于換向極線圈很窄，首尾端一般常安排在線圈的兩側引出，因此會出現半匝情況。此時首尾端的連接將分別位于定子的前后端。當具有半匝的線圈的極性不符時，旋轉或翻轉線圈，就可改變極性，而線端間的連接位置可不必調換。

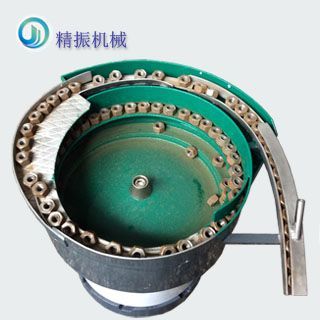

圖4：無頭五金振動盤
